一、膜片聯軸器的組成結構
膜片聯軸器是金屬撓性聯軸器，是一種使用金屬彈性膜片作為撓性元件來傳遞扭矩的傳動裝置。
膜片聯軸器至少由一個膜片和兩個軸套組成。隔膜通過銷釘固定在軸套上，通常不會松動或在隔膜和軸套之間引起反沖。一些制造商提供兩個膜片，另一些會提供三個膜片，中間有一個或兩個剛性元件，并且兩個側面都連接到軸套上。單膜片聯軸器和雙膜片聯軸器的區別在于處理各種偏差的能力。考慮到隔膜的復雜彎曲，單隔膜聯軸器不適合偏心率。雙膜片聯軸器可以同時向不同的方向彎曲，以補償偏心率。
二、膜片聯軸器的作用

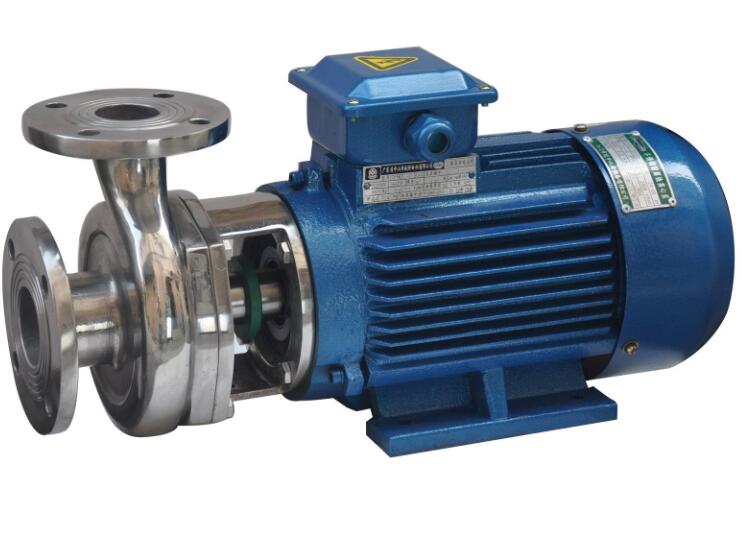

扭矩傳遞能力大，并且膜片的變形吸收了單元的不對準。零件之間沒有相對運動，即無磨損，無噪音，較長的減振壽命和不需要潤滑。可以通過改變中間部分的外徑或壁厚來調節扭轉剛度和臨界速度，從而改善耐腐蝕離心泵的扭轉振動特性。
